Un projet de charpente en bois à 2 pentes bloque souvent dès les premières mesures. Pas de panique, c’est plus simple qu’il n’y paraît avec une méthode claire et un ordre précis.
Le point clé reste le dimensionnement. Les données montrent qu’un plan à l’échelle 1/20e et une épure au sol limitent les erreurs de coupe, selon Dispano et Woodup.
Cette page détaille les étapes utiles, du plan au levage. Le contenu reste factuel, avec les points de contrôle, les limites et les règles à vérifier avant toute coupe.
Définir le plan d’une charpente en bois à 2 pentes
Une charpente en bois à 2 pentes se prépare d’abord sur papier. Le plan fixe la forme, la pente et les appuis avant d’acheter le moindre bois.
Les sources Dispano et Woodup recommandent un plan à l’échelle 1/20e. Ce choix aide à vérifier les longueurs, les hauteurs et l’emplacement des fermes (triangles porteurs de base). Pour aller plus loin, il faut poser des mesures simples et fiables.
Mesurer la portée, la largeur et la longueur à couvrir
La portée correspond à la distance libre entre deux appuis. La largeur et la longueur à couvrir servent ensuite à placer les fermes, les pannes (poutres qui portent les chevrons) et les débords de toit.
Si la distance entre pignons dépasse 5 m, Woodup conseille souvent une ferme intermédiaire. En charpente traditionnelle, l’espacement entre fermes se situe souvent entre 3 et 5 m. Pour aller plus loin, la pente doit maintenant être traduite en valeur concrète.
Comment calculer la pente pour une charpente en bois à deux pentes ?
La pente s’exprime souvent en pourcentage. Une pente de 16 % signifie 16 cm de montée pour 100 cm horizontaux. C’est plus simple qu’il n’y paraît.
Les données de Constructionbois rappellent que 100 % correspondent à 45°. La pente minimale dépend aussi de la couverture. L’exemple donné pour le shingle atteint 30 %. Le PLU peut aussi imposer une pente précise. Pour aller plus loin, il faut comparer les deux grandes familles de structure.
Quelle différence entre ferme traditionnelle et fermette pour une charpente à deux pentes ?
Le choix entre ferme traditionnelle et fermette change toute la méthode. La première se taille sur mesure. La seconde arrive souvent déjà calculée et assemblée.
La charpente traditionnelle utilise des pièces massives. Elle permet des combles aménageables et une grande liberté. En contrepartie, elle coûte souvent plus cher et demande plus de taille. La fermette utilise des bois plus fins avec plaques connecteurs métalliques. Elle est souvent plus légère et plus économique.
Charpentiers-France et Novi-clous indiquent que les fermettes sont calculées en bureau d’études. Leur entraxe se situe souvent entre 60 et 90 cm. Pour aller plus loin, il faut dimensionner les sections et les espacements avant le montage.
Choisir les sections de bois et les entraxes avant le montage
Le vrai point sensible reste la section de bois. Une pièce trop faible peut se déformer. Une pièce surdimensionnée alourdit le chantier et le budget.
Les abaques (tableaux de calcul) aident à relier portée, charge de couverture et climat. Dispano et Woodup conseillent aussi un contrôle par un professionnel ou un bureau d’études. Pour aller plus loin, il faut d’abord regarder le cas courant d’une portée de 5 m.
Quelle section de bois pour une portée de 5 m sur une charpente à deux pentes ?
Il n’existe pas une seule section valable dans tous les cas. La couverture, la neige, le vent et l’essence de bois changent le résultat.
Woodup cite une section courante de 75 × 225 mm pour des pannes. Des bastaings de 63 × 160 mm ou 80 × 160 mm servent aussi en pannes sablières. Ces chiffres donnent un repère, pas une validation finale. Pour aller plus loin, il faut régler les entraxes.
Déterminer l’entraxe des fermes, pannes et chevrons
L’entraxe désigne l’écart entre deux éléments identiques. Ce réglage structure la charpente et conditionne la charge reprise par chaque pièce.
Les pannes intermédiaires se posent souvent tous les 120 à 180 cm. Les chevrons se fixent en général tous les 50 à 60 cm en charpente traditionnelle. Ces valeurs ressortent de Woodup et Novi-clous. Pour aller plus loin, il faut préparer l’épure au sol.
Préparer l’épure au sol et le traçage des assemblages
Une épure au sol est un dessin grandeur réelle sur une surface plane. Cette étape évite beaucoup d’erreurs de coupe et d’angle. Pas de panique, c’est surtout une question de rigueur.
Dispano recommande cette préparation avant le taillage des pièces. Le tracé permet de vérifier l’arbalétrier, l’entrait (pièce horizontale basse) et le poinçon avant assemblage. Il ressort aussi que le bois équarri de scierie facilite la lecture des traits. Pour aller plus loin, il faut passer à la taille et aux assemblages.
Tailler et assembler les éléments de la charpente
Le chantier avance bien quand chaque pièce porte un repère clair. Il faut tailler dans l’ordre, puis vérifier chaque assemblage avant le levage.
Les éléments principaux restent les arbalétriers (pièces inclinées), l’entrait, le poinçon et les contrefiches. Les données montrent qu’un assemblage soigné améliore la résistance et la durabilité. Pour aller plus loin, la procédure ci-dessous suit l’ordre le plus simple.
Choisir les assemblages bois et les connecteurs métalliques adaptés
Le choix dépend de la charge, du niveau de finition et des moyens du chantier. Les sabots métalliques simplifient souvent la pose et sécurisent les appuis.
Woodup cite la fixation des pannes sablières par boulons ou ancrages métalliques. La panne faîtière peut être scellée dans la maçonnerie ou fixée par kit métallique. Pour aller plus loin, il faut maintenant lever les fermes avec méthode.

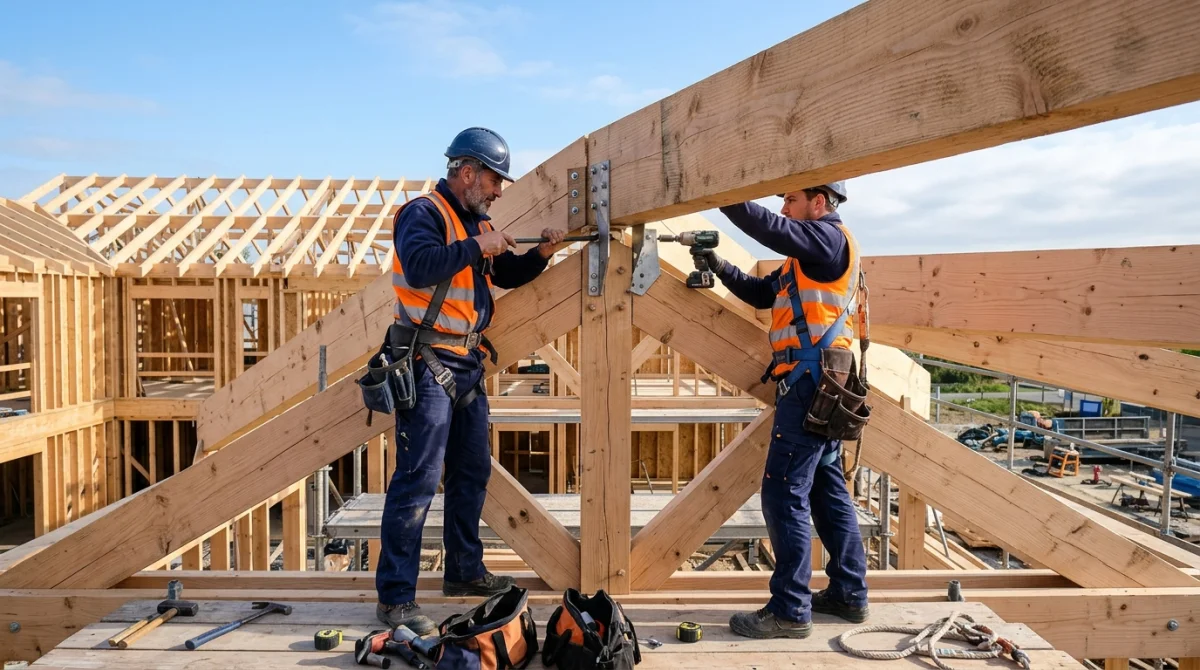

Lever les fermes et poser les pannes puis les chevrons
Le levage concentre les risques d’erreur. Il faut un ordre simple, des appuis propres et un maintien provisoire dès la première ferme.
La panne sablière se place à l’aplomb extérieur des murs gouttereaux, selon Woodup. Les pannes intermédiaires viennent ensuite, puis la panne faîtière et les chevrons (pièces qui reçoivent les liteaux). Pour aller plus loin, une photo de geste clé aide à visualiser l’alignement.
Comment assurer le contreventement et la sécurité lors du levage des fermes ?
Le contreventement désigne les pièces qui empêchent la structure de se déformer. Cette étape est indispensable. Pas de panique, elle se prévoit dès le plan.
Charpentiers-France indique que beaucoup de défaillances viennent d’un contreventement absent ou sous-dimensionné. Les fermes doivent être maintenues, ancrées et alignées dès leur mise en place. Pour aller plus loin, les règles normatives doivent être vérifiées avant la couverture.
Quelles normes et DTU appliquer pour une charpente en bois à deux pentes ?
Une charpente ne se résume pas à des coupes bien faites. Elle doit aussi respecter les textes utiles pour le calcul et la mise en œuvre.
Le DTU 31.1 fait partie des références citées pour les charpentes bois. Charpentiers-France rappelle aussi l’Eurocode 5, norme NF EN 1995, avec une seconde génération applicable en 2026, mise à jour du 8 avril 2026.
Le PLU peut imposer la pente et l’aspect extérieur de la toiture. Il ressort qu’un contrôle de dimensionnement par un professionnel reste prudent avant exécution. Pour aller plus loin, il faut finir par les contrôles terrain et les erreurs à éviter.
Contrôles finaux et erreurs à éviter avant la couverture
La dernière vérification évite des reprises coûteuses. Il faut contrôler les appuis, l’alignement, les fixations et la stabilité avant de poser les liteaux et la couverture.
Les erreurs fréquentes reviennent souvent. Il s’agit d’une pente mal adaptée, de sections sous-estimées ou de fixations mal posées. Constructionbois rappelle qu’une mauvaise mise en œuvre peut créer du cisaillement sur les fixations.
Une pente plus forte aide face à la neige, mais elle augmente les efforts du vent. Ce point ressort des sources Constructionbois et Bricolage-Decoration. Pour aller plus loin, les conseils ci-dessous résument les pièges concrets du chantier.
FAQ sur la charpente en bois à deux pentes
Une charpente en bois à 2 pentes réussie repose d’abord sur un plan juste, des sections validées et un contreventement réel. Le chantier devient plus lisible quand chaque mesure, chaque coupe et chaque ancrage sont vérifiés avant la couverture.
Le gain le plus utile vient souvent d’un contrôle extérieur sur le dimensionnement. C’est la meilleure façon de sécuriser la structure, sans avancer au hasard sur des points qui ne pardonnent pas.
